Wat zijn de kenmerken van CNC-kantbankmatrijzen?

Kenmerken van CNc Kantbank Sterft

Kantbankmatrijzen Hulpmiddelen die door kantbanken worden gebruikt voor het vormen en bewerken van plaatmetaal, zijn samengesteld uit verschillende onderdelen, met diverse matrijzen die uit verschillende componenten en vormen bestaan. Ze zorgen er voornamelijk voor dat materiaal (vooral plaatmetaal) in vorm wordt gebracht door de fysieke toestand van het vormmateriaal te veranderen onder de druk van de kantbank, waardoor de gewenste vorm wordt verkregen.

Structureel gezien kunnen kantbankmatrijzen in twee categorieën worden verdeeld: bovenste matrijzen en onderste matrijzenDe bovenste matrijs is meestal de actieve matrijs (de bewegende matrijs, omdat de bovenste matrijs beweegt), en de onderste matrijs is de passieve matrijs (de stationaire matrijs, omdat de onderste matrijs vast blijft staan). Door de verschillende werkingsmodi van kantbanken kan dit echter soms omgekeerd zijn, maar de algehele vorm blijft consistent.

Qua gebruik worden kantbankmatrijzen over het algemeen ingedeeld in standaardmatrijzen en speciale matrijzenDoorgaans is de hoek van de matrijspunt 30 graden (werkelijke hoek 26-28 graden), en de hoeken van de onderste matrijsgroeven zijn 30 graden, 45 graden, 60 graden, 80-90 graden, enz., of 60 graden, 78-88 graden, enz.

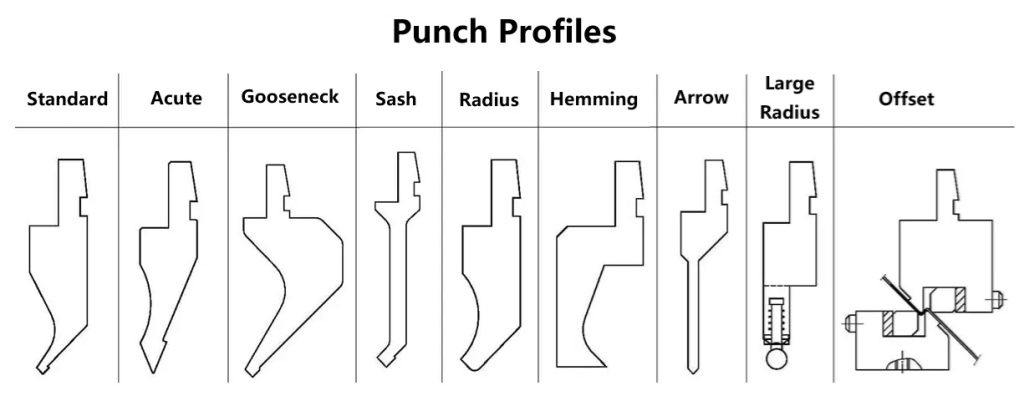

Qua vorm kunnen bovenste matrijzen voor kantbanken worden onderverdeeld in: scherpe matrijzen, radiusmatrijzen, zwanenhalsmatrijzen en vormmatrijzenOver het algemeen hebben scherpe matrijzen hoeken van 30 en 60 graden, met af en toe speciale hoeken zoals 45 en 55 graden. Radiusmatrijzen worden voornamelijk ontworpen met verschillende boogdiameters en -lengtes. Zwanenhalsmatrijzen worden vooral gebruikt voor speling in U-vormige werkstukken of meerstapsbuigingen. De meest complexe zijn vormmatrijzen. Vormmatrijzen kunnen geïntegreerd of gecombineerd zijn. Combinatiematrijzen worden doorgaans ontworpen, gefabriceerd en geassembleerd uit boven- en ondermatrijzen. Vanuit het oogpunt van productiekosten zijn de productiekosten van geïntegreerde vormmatrijzen veel hoger (vooral voor grote matrijzen) en is de precisie moeilijk te controleren. Combinatiematrijzen bieden aanzienlijke voordelen voor grote matrijzen en matrijzen voor complexe vormen.

Functioneel gezien kunnen kantbankmatrijzen worden onderverdeeld in: Enkelvoudige chips en multifunctionele chipsEnkelvoudige matrijzen kunnen slechts één type werkstuk produceren, terwijl multifunctionele matrijzen verschillende soorten werkstukken kunnen verwerken. Sommige matrijzen kunnen worden gedemonteerd en gemonteerd, ook wel samengestelde matrijzen genoemd, zoals trapmatrijzen en vormmatrijzen.

Op basis van het aantal groeven kunnen de onderste matrijzen van een kantbank grofweg worden onderverdeeld in: chips met één V, chips met twee V's en chips met meerdere V'sZoals de namen al suggereren, hebben enkel-V- en dubbel-V-matrijzen slechts één of twee groeven op hun oppervlak. Deze matrijzen worden veel gebruikt in CNC-kantbanken en bieden een hoge precisie. Omdat ze een vast referentiepunt hebben, worden ze ook wel concentrische matrijzen genoemd en kunnen ze willekeurig worden vervangen. Meervoudige V-ondermatrijzen zijn meestal vierkante matrijzen met meerdere groeven van verschillende afmetingen op hun vier vlakken. Het voordeel hiervan is het grote aantal groeven, waardoor ze geschikt zijn voor het buigen van platen met verschillende diktes.

Met de voortdurende maatschappelijke vooruitgang nemen ook de producteisen toe, evenals de uiteenlopende vraag naar gebogen producten en materialen. Ook de ondermatrijzen voor kantbanken worden continu doorontwikkeld. Inbouwmatrijzen, niet-afgevende ondermatrijzen en ondermatrijzen met een verstelbare opening worden op grote schaal toegepast in diverse industrieën.

Ingebedde matrijzen Ze worden voornamelijk gebruikt om het materiaalgebruik in matrijzen te verbeteren of om speciale materialen te buigen.

Niet-markerende ondermatrijzen Dit omvat kogelvormige, niet-afgevende onderstempels, klapplaatvormige, niet-afgevende onderstempels en polyurethaan (优力胶) niet-afgevende onderstempels. Niet-afgevende onderstempels worden voornamelijk gebruikt om krassen, vlekken en deuken op het materiaaloppervlak te voorkomen.

Matrijzen met verstelbare opening Dit omvat insteekmatrijzen, inzetmatrijzen, wigmatrijzen en tandwielmatrijzen. Matrijzen met een verstelbare opening verbeteren niet alleen het materiaalgebruik, maar verhogen ook de werkefficiëntie aanzienlijk door de wisseltijd en de arbeidsintensiteit te verminderen.
